Temperaturbegränsare Caleffi 544 med dubbel effekt används för värmeanläggningar upp till 35 kW som eldas med ett fast bränsle för att säkerställa säkerheten och nödkylningen av värmeanläggningen.
Temperaturbegränsare Caleffi 544 hanterar samtidigit värmeavledningsventil och en påfyllningsventil utifrån den information den får från sensorn som monteras in i ett dykrör i värmeanläggningen.

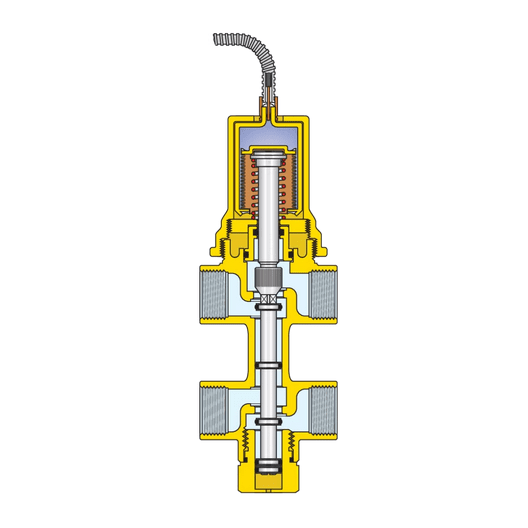

När den inställda vattentemperaturen uppnås, öppnas inloppsöppningen för kallt vatten(passage från 4 till 3) och samtidigt öppnas också utloppsöppningen för varmt vatten(passage från 1 till 2). När vattentemperaturen sjunker i anläggningen till under det inställda temperaturvärde, kommer både inlopp -och avloppsventilerna stänga samtidigt.
Vid fel i de känsliga delarna som känner av vattentemperaturen i anläggningen (5) och (6), kommer säkerhetsventilen att utföra samma funktioner som beskrivs ovan på ett kontinuerlig sätt.
En termoetikett är placerad på sensorn som indikerar om
det maximala arbetstemperaturvärdet på 110°C har
överskridits eller inte, vit färg = temperatur har ej överskridits och
mörk färg = max temperaturen har överskridits.
Vid borttagning av termotiketten och eventuella fel på sensorn, kommer garantin för produkten att upphöra.

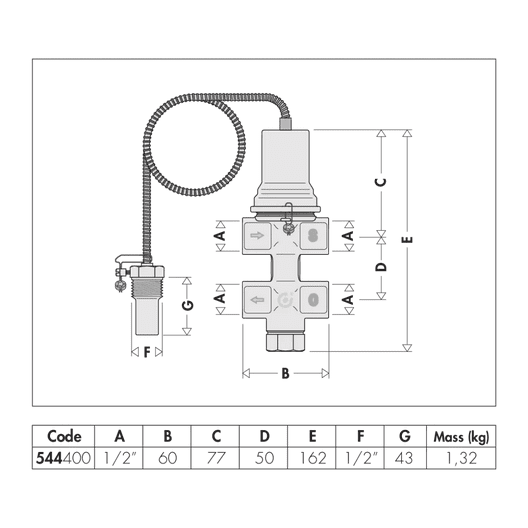

Temperaturbegränsare Caleffi 544- tekniska data
Max arbetstryck: 6 bar
Medeltemperaturområde: 5–110 °C
Omgivningstemperaturområde: 1–50 °C
Max arbetstemperatur: 110 °C
Kapillärlängd: 1,3 m
Utloppsflöde med △P=1 bar och T=110 °C: 1600 l/h
0
Teknisk beskrivning av temperaturbegränsare Caleffi 544
